[VSCode] Markdown Preview Enhanced로 다이어그램 미리보기

마크다운으로 문서를 작성할 때 다이어그램을 포함해야 하는 경우가 많다. 특히 기술 문서, API 명세, 시스템 설계서를 작성할 때 플로우차트, 시퀀스 다이어그램, 구성도를 넣으면 이해도가 크게 올라간다. 다만 코드만 있고 미리보기에서 다이어그램이 그대로 텍스트로 나오면 작업 효율이 떨어진다.

Markdown Preview Enhanced는 VSCode에서 마크다운 문서를 작성할 때 PlantUML, Mermaid 등 다이어그램 언어를 실시간으로 렌더링해 보여 주는 익스텐션이다. 기본 마크다운 프리뷰와 달리 다이어그램을 즉시 시각화하고, PDF·HTML 내보내기, 수식 지원, 코드 청크 등 확장 기능까지 제공한다.

개요: 왜 쓰는가

• 대상: 마크다운으로 기술 문서·API 문서·블로그 포스트를 쓰는 개발자, 기술 작가, 학생.
• 해결하는 문제: 기본 VSCode 프리뷰에서는 Mermaid·PlantUML 코드가 코드 블록으로만 보이고, 다이어그램으로 렌더링되지 않음.
• 핵심 가치: 텍스트로 다이어그램을 작성하고, 실시간 미리보기로 결과를 바로 확인할 수 있어 반복 작업이 줄고 품질이 올라간다.

익스텐션 설치 전 vs 후

설치 전: 기본 VSCode 마크다운 프리뷰

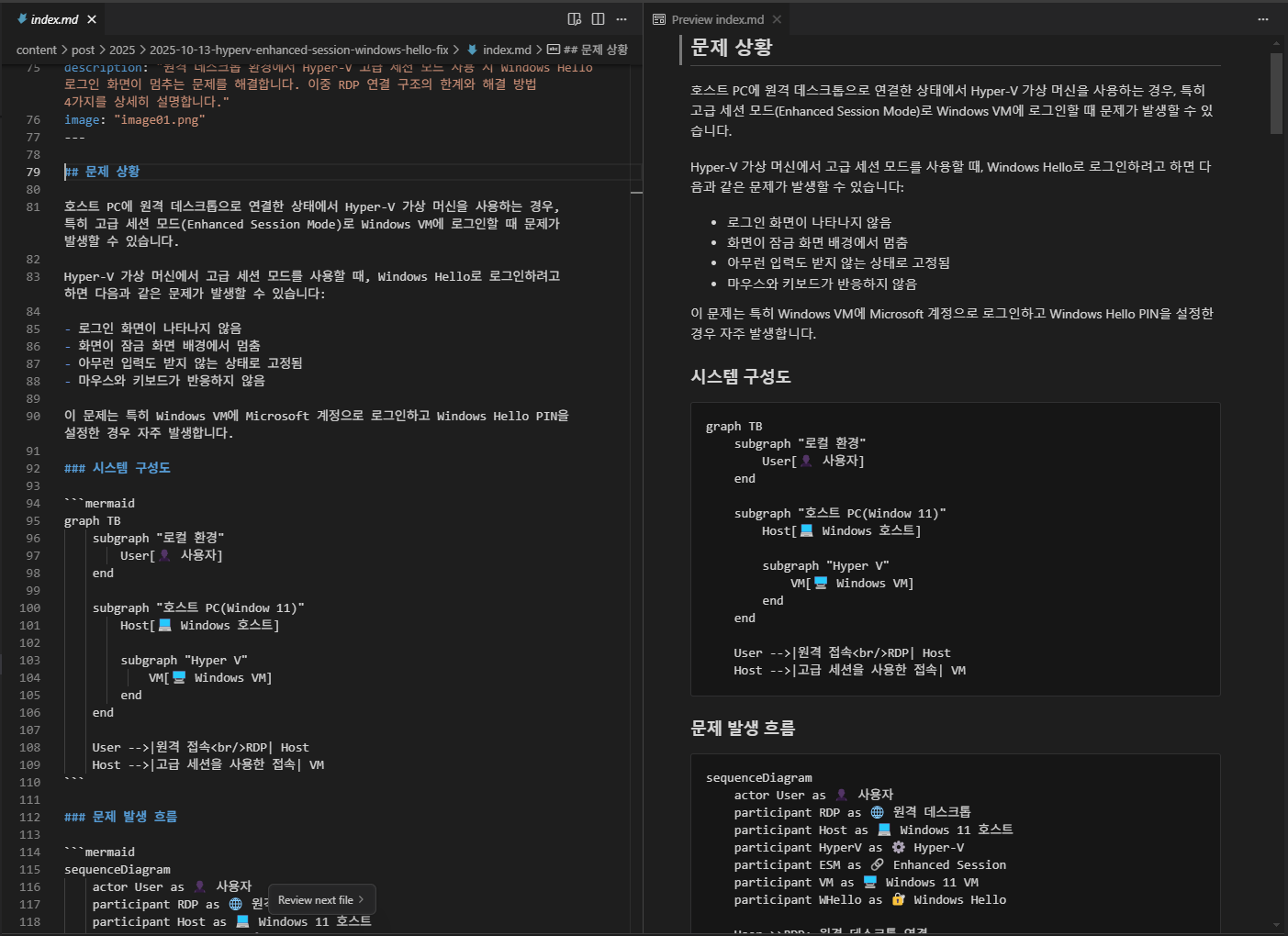

기본 VSCode 마크다운 프리뷰에서는 Mermaid·PlantUML 코드가 그대로 텍스트(코드 블록) 로만 표시된다. 다이어그램이 렌더링되지 않아 실제 결과물을 확인하려면 외부 도구나 별도 빌드가 필요하다.

위와 같이 Mermaid 코드가 코드 블록으로만 보이고, 시각화되지 않는다.

설치 후: 다이어그램 즉시 렌더링

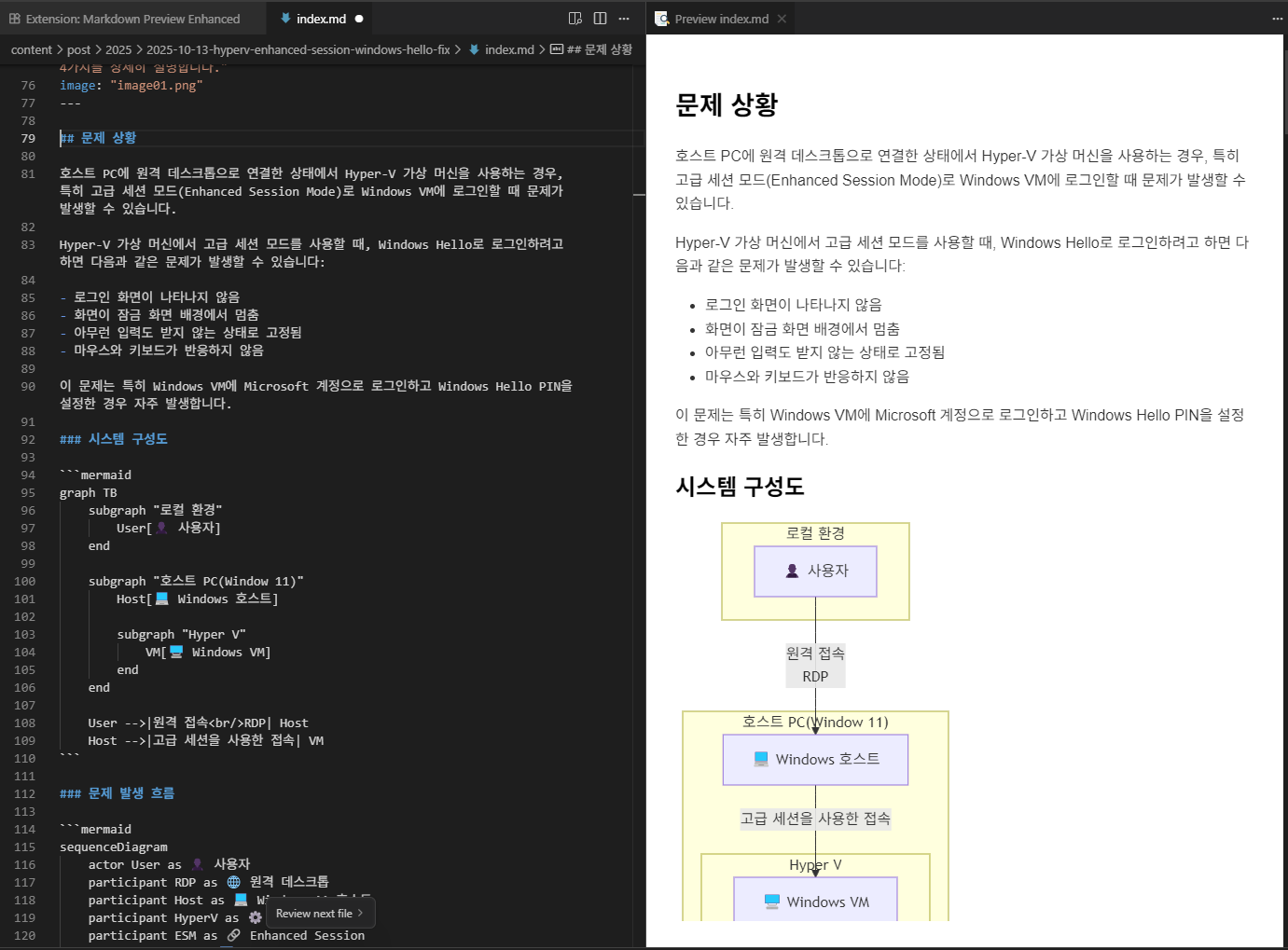

Markdown Preview Enhanced를 설치하면 동일한 코드가 미리보기에서 바로 다이어그램으로 변환된다.

같은 Mermaid 코드가 색상, 화살표, 레이아웃이 적용된 다이어그램으로 렌더링된다. 시스템 구성도나 시퀀스 다이어그램을 문서 안에서 바로 확인할 수 있다.

지원 다이어그램과 기능 요약

• 실시간 미리보기: 저장하지 않아도 수정 내용이 곧바로 반영된다.
• 스크롤 동기화: 에디터와 미리보기 간 자동 스크롤 맞춤.
• 내보내기: PDF, HTML, PNG, JPEG 등으로 내보내기 가능.

Mermaid 다이어그램 예제 (규칙 준수)

Mermaid를 쓸 때는 다음을 지키는 것이 좋다. 노드 ID는 공백 없이 camelCase·PascalCase로 쓰고, 예약어(end, graph, subgraph 등)는 노드 ID로 쓰지 않는다. 라벨에 등호·괄호·연산자 등이 들어가면 큰따옴표로 감싸고, 줄바꿈은 \n 대신 </br>을 사용하면 파서 오류를 줄일 수 있다.

아래는 로컬–호스트–VM 구조를 나타낸 플로우차트 예제다. 엣지 라벨에 </br>을 사용했다.

graph TB
    subgraph LocalEnv["로컬 환경"]
        UserNode["사용자"]
    end
    subgraph HostPC["호스트 PC Windows 11"]
        HostNode["Windows 호스트"]
    end
    subgraph HyperVGroup["Hyper-V"]
        VMNode["Windows VM"]
    end
    UserNode -->|"원격 접속
RDP"| HostNode
    HostNode -->|"고급 세션을 사용한 접속"| VMNode

이렇게 작성하면 미리보기에서 구성도가 깔끔하게 렌더링된다.

시퀀스 다이어그램 예제

sequenceDiagram
    actor UserActor as 사용자
    participant RDPClient as 원격 데스크톱
    participant WinHost as Windows 11 호스트
    participant HyperV as Hyper-V
    participant ESM as Enhanced Session
    participant WinVM as Windows 11 VM
    participant WHello as Windows Hello

    UserActor ->> RDPClient: 원격 데스크톱 연결
    RDPClient ->> WinHost: 인증 및 로그인
    WinHost ->> HyperV: VM 시작 요청

시퀀스 다이어그램도 텍스트만으로 작성하면 미리보기에서 자동으로 렌더링된다.

설치 방법

1. VSCode 실행
2. Extensions 패널 열기 (Ctrl+Shift+X)

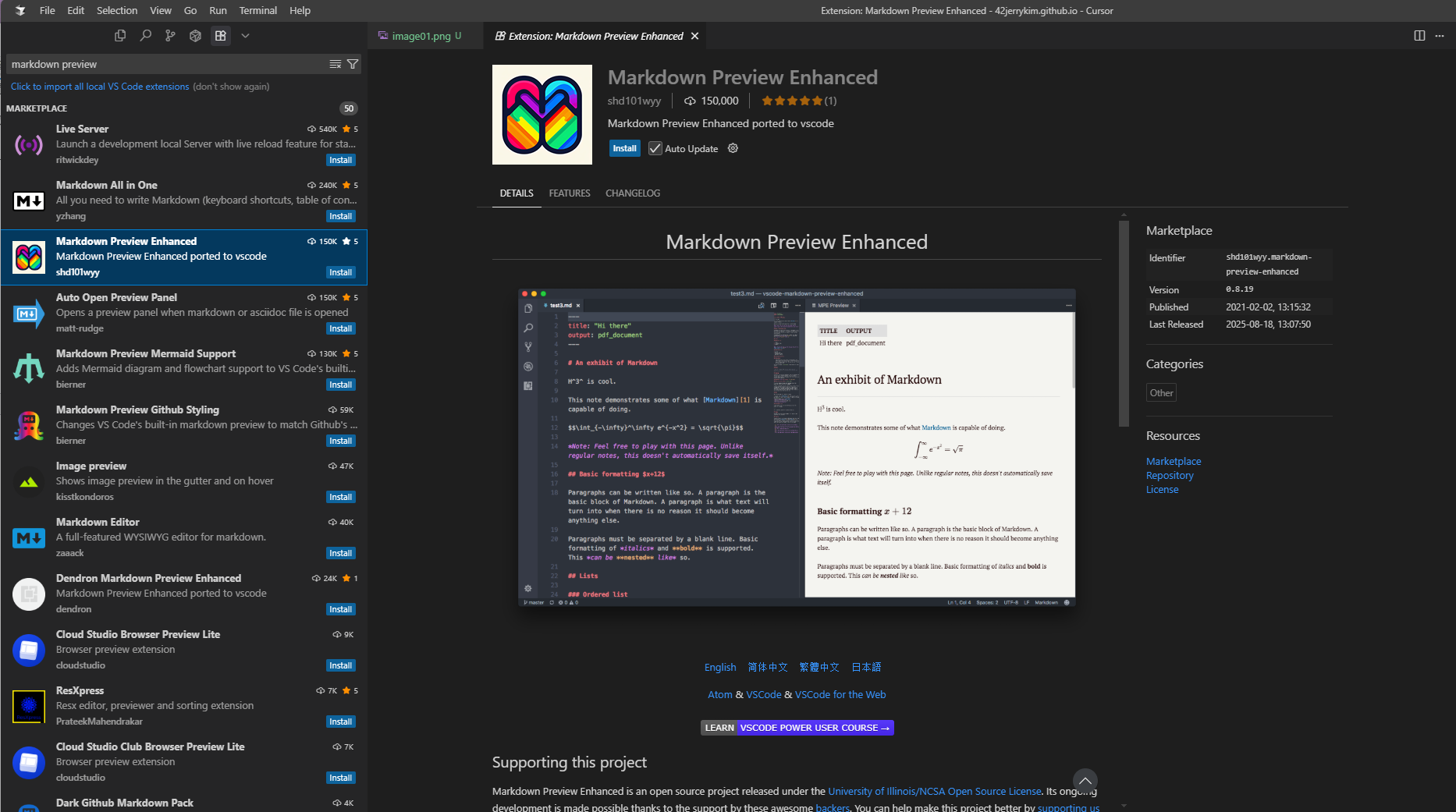

3. “Markdown Preview Enhanced” 검색
4. Install 클릭

VSCode Marketplace에서 설치할 수 있으며, 800만 회 이상 설치된 인기 익스텐션이다.

사용 방법

미리보기 열기

• Ctrl+K V: 미리보기를 옆에 열기 (에디터와 나란히 배치)
• Ctrl+Shift+V: 미리보기 토글
• Ctrl+Shift+S: 미리보기와 소스 스크롤 동기화

마크다운 파일(.md)을 연 뒤 위 단축키로 미리보기를 켜면, 다이어그램이 실시간으로 갱신된다.

Mermaid 플로우차트 작성

1
2
3
4
5

```mermaid
graph LR
    StartNode[시작] --> ProcessNode[처리]
    ProcessNode --> EndNode[종료]
```

PlantUML 시퀀스 다이어그램 작성

PlantUML을 쓰려면 로컬에 Java가 설치되어 있거나, 익스텐션/문서에 따라 온라인 렌더링 서버를 사용할 수 있다.

1
2
3
4
5
6
7
8

```plantuml
@startuml
actor User
participant System
User -> System: 요청
System --> User: 응답
@enduml
```

장점 정리

문서 작성 생산성

• 코드와 다이어그램을 한 파일에서 관리
• 실시간 미리보기로 즉각적인 피드백
• Git 등 버전 관리에 텍스트 기반이라 diff·리뷰가 수월함

렌더링 품질

• Mermaid·PlantUML 기본 스타일로 읽기 좋은 다이어그램 생성
• 테마·CSS 설정으로 스타일 조정 가능
• 이미지(PNG/JPEG) 내보내기로 다른 문서에 삽입하기 쉬움

개발·운영 연계

• CI/CD에서 마크다운 빌드 시 동일 문법 활용 가능
• API 문서·아키텍처 문서를 한 저장소에서 관리하기에 적합

PDF·HTML 내보내기 및 수식

내보내기

• 미리보기 창에서 우클릭 → Export → HTML 또는 PDF 선택
• Puppeteer 기반으로 PDF가 생성되므로, 복잡한 다이어그램·수식이 포함된 문서도 내보내기 가능하다.

수학 수식 (LaTeX)

LaTeX 문법으로 인라인·블록 수식을 쓸 수 있다.

1
2
3
4
5
6

인라인: $E = mc^2$

블록:
$$
\int_0^\infty e^{-x^2} dx = \frac{\sqrt{\pi}}{2}
$$

기본 프리뷰와 비교

기술 문서에 다이어그램을 자주 넣는다면 Markdown Preview Enhanced 도입을 추천한다.

설정과 팁

settings.json 예시

1
2
3
4
5

{
  "markdown-preview-enhanced.breakOnSingleNewLine": true,
  "markdown-preview-enhanced.enableTypographer": true,
  "markdown-preview-enhanced.previewTheme": "github-light.css"
}

• breakOnSingleNewLine: 한 줄 바꿈을 문단 구분으로 처리할지 여부
• previewTheme: 미리보기 테마 (예: github-light.css, github-dark.css)

자주 쓰는 단축키

• Ctrl+K V: 미리보기를 옆에 열기
• Ctrl+Shift+V: 미리보기 토글
• Ctrl+Shift+S: 스크롤 동기화
• Esc: 사이드바 TOC 토글

복잡한 다이어그램

다이어그램이 너무 크거나 노드가 많으면 렌더링이 느려질 수 있다. 여러 개로 나누거나, 단계별로 subgraph를 나누어 쓰는 편이 좋다.

주의사항

• PlantUML: 로컬 렌더링을 쓰려면 Java 설치가 필요하다. 없으면 온라인 서버 옵션을 확인하자.
• 링크: 본문에 외부 링크를 넣을 때는 접근 가능한 URL만 사용하고, 404·5xx가 나오는 링크는 제거하거나 대체 URL로 교체하는 것이 좋다.

정리

Markdown Preview Enhanced는 마크다운으로 기술 문서·API 문서·블로그를 쓰는 사람에게 유용한 도구다. Mermaid·PlantUML로 다이어그램을 텍스트로 작성하고, 실시간 미리보기로 결과를 확인할 수 있어 반복 작업이 줄고 품질 관리가 쉬워진다.

아직 사용해 보지 않았다면 VSCode Marketplace에서 설치해 보자.

참고 자료

• Markdown Preview Enhanced 공식 문서 (영문)
• Mermaid 공식 문서 (mermaid.js.org)
• PlantUML 공식 사이트
• VSCode Marketplace - Markdown Preview Enhanced
