[Jekyll] Jekyll 블로그에서 PlantUML로 UML 다이어그램 사용하기

Jekyll·GitHub Pages에서 PlantUML을 활용해 시퀀스·클래스·액티비티 등 UML 다이어그램을 텍스트로 작성하고 SVG로 렌더링하는 방법을 정리했습니다. GitHub Action 연동과 PlantUML 온라인 서버 URL 방식 비교, 적용 시 주의점까지 150자 분량으로 요약합니다.

개요

이 포스트에서 다루는 내용

Jekyll 기반 블로그나 GitHub Pages에서 PlantUML을 사용해 시퀀스 다이어그램, 클래스 다이어그램, 액티비티 다이어그램 등을 텍스트로 작성하고, 빌드·배포 과정에서 이미지로 렌더링하는 방법을 정리했다. 두 가지 실전 방식(GitHub Action 활용 vs PlantUML 온라인 서버 URL 삽입)을 비교하고, 적용 시 주의할 점까지 함께 다룬다.

추천 대상

  • Jekyll 또는 GitHub Pages로 기술 블로그를 운영하는 사람
  • UML 다이어그램을 코드와 함께 버전 관리하고 싶은 사람
  • 마크다운 문서 안에서 다이어그램을 유지보수하기 쉬운 형태로 넣고 싶은 사람

PlantUML이란

PlantUML은 텍스트 기반으로 UML 및 다양한 다이어그램을 그려 주는 오픈소스 도구다. 온라인에서 바로 편집·미리보기가 가능하고, VS Code 확장, IntelliJ 플러그인, CLI 등 다양한 환경에서 사용할 수 있다. 시퀀스, 유스케이스, 클래스, 액티비티, 컴포넌트, 상태 다이어그램 등 UML 표준은 물론, Gantt, 마인드맵, ER 다이어그램 등도 지원한다. 공식 문서는 PlantUML Language Reference Guide에서 확인할 수 있다.

Jekyll에서 PlantUML을 쓰는 두 가지 방식

Jekyll(및 GitHub Pages)은 기본적으로 PlantUML을 실행하지 않는다. 따라서 다이어그램 소스를 이미지(SVG/PNG)로 바꾼 뒤 그 결과물을 블로그에 넣는 방식이 필요하다. 크게 다음 두 가지를 쓸 수 있다.

flowchart LR
  subgraph input["입력"]
    Source[".plantuml / .puml
또는 .md"]
  end
  subgraph method1["방식 1"]
    Action["GitHub Action
Push 시 자동 렌더링"]
    Repo["저장소에 SVG/PNG
커밋"]
  end
  subgraph method2["방식 2"]
    Online["PlantUML 온라인 서버
URL로 이미지 삽입"]
  end
  Source --> Action
  Action --> Repo
  Source -.->|"또는"| Online
구분방식 1: GitHub Action방식 2: 이미지 URL 삽입
동작Push 시 Action이 .plantuml 등을 렌더링해 SVG/PNG를 저장소에 커밋PlantUML 온라인 서버 URL을 마크다운 이미지로 삽입
장점소스와 결과물이 함께 버전 관리됨, 화질·포맷 제어 가능, 오프라인 빌드와 무관설정 없이 바로 사용 가능, URL만 있으면 편집 가능
단점워크플로·저장소 설정 필요URL 변경 시 문서 깨짐, 외부 서비스 의존

아래에서 각 방식을 구체적으로 설명한다.

방식 1: GitHub Action으로 PlantUML 렌더링하기

GitHub Marketplace에서 “plantuml"로 검색하면 여러 Action을 찾을 수 있다. 그중에서도 Generate PlantUML(grassedge/generate-plantuml-action)은 Push 이벤트에 반응해 저장소 내 PlantUML 파일을 렌더링하고, 생성된 SVG(또는 PNG) 파일을 같은 저장소에 커밋해 준다.

적용 절차 요약

  1. 워크플로 파일 추가
    .github/workflows/ 아래에 YAML 파일을 만들고, on: push로 Push 시 실행되게 설정한다.
  2. PlantUML 소스 파일 작성
    확장자는 .plantuml, .puml, .pml, .pu 중 하나를 사용한다.
  3. Push
    Push가 되면 Action이 PlantUML 서버로 소스를 보내 렌더링하고, 생성된 이미지 파일을 지정한 경로(기본값은 소스와 같은 디렉터리)에 커밋한다.
  4. 마크다운에서 이미지 참조
    커밋된 SVG/PNG 경로를 마크다운 이미지 문법으로 넣으면, Jekyll 빌드 시 해당 다이어그램이 그대로 노출된다.

주의할 점

  • 이 Action은 별도의 PlantUML 소스 파일(.plantuml 등)을 기준으로 동작한다. 마크다운 파일 안에 @startuml … @enduml 블록만 넣고 “자동으로 같은 이름의 SVG가 생길 것"이라고 기대하면 동작하지 않을 수 있다.
  • 따라서 .plantuml 파일을 만들고, 그 파일 내용에 다이어그램 코드를 넣은 뒤, 같은 이름으로 생성되는 SVG를 마크다운에서 참조하는 방식**으로 사용하는 것이 안전하다.

예: 시퀀스 다이어그램 파일

예를 들어 md-sample-sequence.plantuml 파일을 만들고 아래와 같이 채운다.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13

@startuml
actor Foo1
boundary Foo2
control Foo3
entity Foo4
database Foo5
collections Foo6
Foo1 -> Foo2 : To boundary
Foo1 -> Foo3 : To control
Foo1 -> Foo4 : To entity
Foo1 -> Foo5 : To database
Foo1 -> Foo6 : To collections
@enduml

Push 후 Action이 성공적으로 실행되면, 같은 디렉터리(또는 path로 지정한 위치)에 md-sample-sequence.svg 등이 생성·커밋된다. 마크다운에서는 다음과 같이 참조하면 된다.

1

![시퀀스 다이어그램](/plantuml/md-sample-sequence.svg)

실제 렌더 결과 예시는 아래와 같다.

시퀀스 다이어그램

방식 2: PlantUML 온라인 서버 URL로 이미지 삽입하기

PlantUML 웹 서버에 접속하면, URL에 인코딩된 다이어그램 소스를 넣어 실시간으로 편집·미리보기할 수 있다. 이 URL에서 이미지 포맷 경로(예: png, svg)로 바꾼 주소를 마크다운 이미지로 넣으면, 별도 빌드 없이 브라우저가 해당 URL을 요청해 다이어그램을 불러온다.

적용 방법

  1. PlantUML 온라인 편집기에서 다이어그램을 작성하거나, 기존 소스를 붙여 넣는다.
  2. PNG로 내보내는 경우 예:
    https://www.plantuml.com/plantuml/png/...
    형태의 URL을 복사한다.
  3. 마크다운에 다음처럼 이미지로 삽입한다.
1

![PlantUML 다이어그램](https://www.plantuml.com/plantuml/png/JSyz3i8m30NWtQVm1HYWFmC3wiG9k82RPAWKR2bn1suFhgdayUMJtekNhjHqVrUWfDBmANA5LNREr3wMRf24jKcrC41XtVI04J8fhTIBfGcIr5gIRiBT7cQmAhmyZXAyuqlmx8qqEFr7eemklXXXSZZd8yrEuI-m5Cw_-xu0)

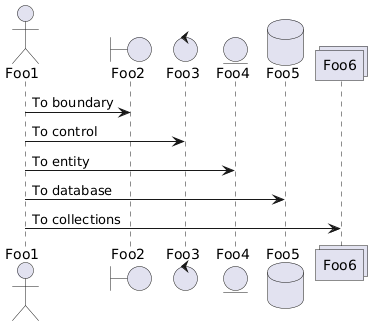

PNG URL 예시
PlantUML PNG 예시

URL에서 png를 제거하면 다시 편집 화면으로 돌아가는 장점이 있지만, 다이어그램을 수정하면 URL이 바뀌므로 기존 포스트의 이미지가 깨질 수 있다. 링크 유지·버전 관리 측면에서는 방식 1이 유리하다.

두 방식 비교 정리

항목GitHub Action 사용이미지 URL 삽입
설정워크플로 + PlantUML 파일 필요없음
유지보수소스(.plantuml)만 수정 후 Push하면 자동 반영URL 변경 시 문서 수동 수정
화질SVG 사용 시 선명하고 확대에 유리PNG 기본, 해상도 제한 가능
오프라인/캐시저장소에 파일이 있으므로 빌드·배포와 독립PlantUML 서버 가용성에 의존

실제로 GitHub Action으로 생성한 SVG를 사용하면 확대·축소 시에도 선명하고, 나중에 다이어그램을 고칠 때도 소스만 고치면 되므로 장기적으로는 Action 방식을 추천한다.

결론

  • PlantUML은 텍스트로 UML·기타 다이어그램을 작성할 수 있는 오픈소스 도구이며, Jekyll/GitHub Pages와 연동할 때는 이미지로 렌더링한 결과를 넣는 방식이 필요하다.
  • GitHub Action을 쓰면 Push 시 자동으로 .plantuml 파일을 SVG(또는 PNG)로 만들어 저장소에 커밋하므로, 소스와 결과물을 함께 버전 관리할 수 있고 화질·유지보수 측면에서 유리하다.
  • PlantUML 온라인 서버 URL을 이미지로 삽입하는 방식은 설정이 없이 바로 쓸 수 있지만, URL 변경·외부 서비스 의존에 주의해야 한다.
  • Jekyll 블로그에서 다이어그램을 오래 유지하고 수정할 계획이라면, **방식 1(GitHub Action + .plantuml 파일)**을 우선 적용하고, 필요 시 공식 가이드(PlantUML Guide, generate-plantuml-action)를 참고해 확장하는 것을 권한다.
